Le connessioni al monitor

Nel capitolo precedente abbiamo visto come si "crea" un'immagine digitale.
Qui vediamo, e non è semplicissimo, come nel tempo si è evoluta la trasmissione del segnale dal PC al monitor.
Si parte dai vecchi monito analogici di cui non darò una descrizione in quanto sono obsoleti e praticamente non esistono più.

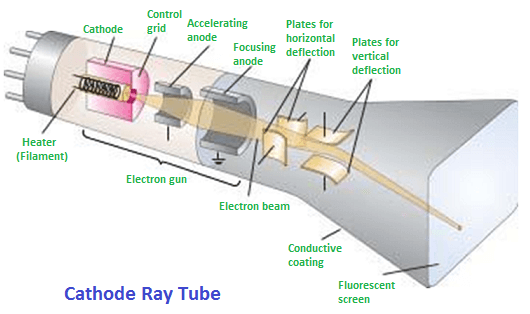

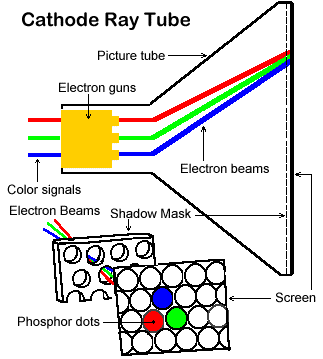

Questi monitors funzionavano come i vecchi televisori, e invece di tante "lampadine colorate" fisse accese a varie intensità o spente, avevano uno schermo luminescente che veniva "spazzolato" da un fascio di elettroni che lo scorreva "dipingendo" tante righe, una per volta.
E' una tecnologia superata, però nei PC è ancora prevista un'uscita video che possa utilizzare questi vecchi monitor.
Questa uscita è l'uscita ANALOGICA (differente da DIGITALE) ed è presente nello standard VGA di base o S-VGA.


Oggi il segnale video viene trasferito dalla scheda video del PC al monitor in odo più efficace (essendo i monitor moderni digitali ha poco senso che il PC trasformi un'immagine digitale in un segnale analogico per mandarla ad un monitor che l ritrasforma da analogica a digitale, trasferendo direttamente il segnale in formato digitale)

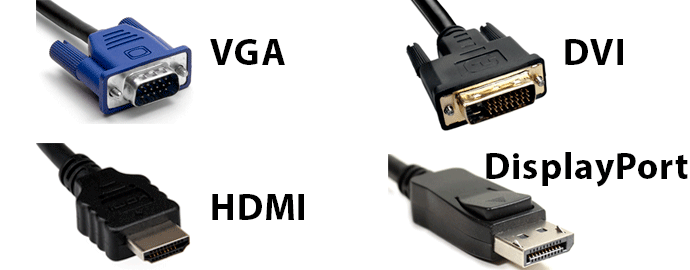

I tipi di connessioni oggi utilizzate sono:

  • VGA - Analogica, trasferisce solo il segnale video in formato analogico.
  • DVI - Digitale (obsoleta ma ancora presente sulle schede video), trasferisce il segnale digitale e quello analogico (diversi tipi)
  • HDMI - Digitale, trasferisce il segnale video e il segnale audio
  • Display Port - Digitale, trasferisce segnale video e segnale audio
  • SCART - Analogica, obsoleta, utilizzata più che altro sui televisori, trasferisce segale audio e video in formato analogico

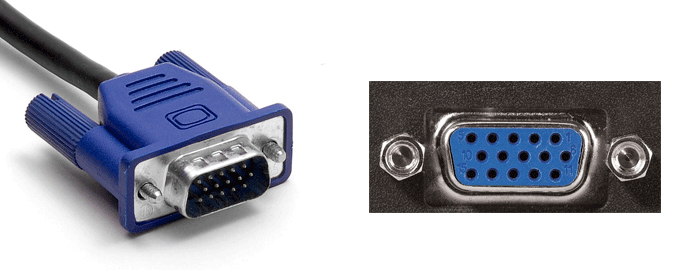

Il connettore VGA

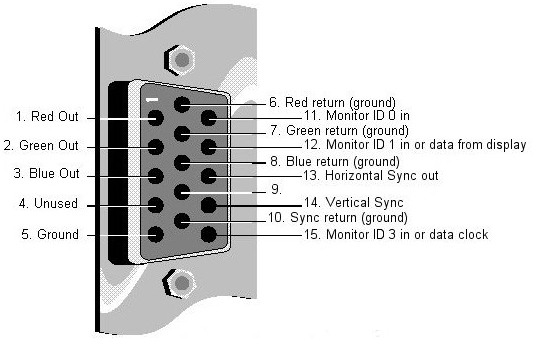

Il connettore VGA a 15 "PIN", trasferisce in modo differenziato i segali:

  • Rosso (due PIN)

  • Verde (due PIN)

  • Blu (due PIN)

  • Sincronia verticale (due PIN)

  • Sincronia orizzontale (due PIN)

  • Dati dal monitor (due PIN)

  • Sincronia monitor (un PIN)

  • Massa (GROUND) (un PIN spesso comune)



Un altro sistema di trasmissione analogico (e non mi ci soffermo perché anche questo è obsoleto e praticamente sparito) è la presa SCART.
E' stato il primo standard di connessione tra i televisori analogici e le apparecchiature come i videoregistratori o i sintonizzatori esterni (ad esempio per la TV via cavo o per la TV satellitare).

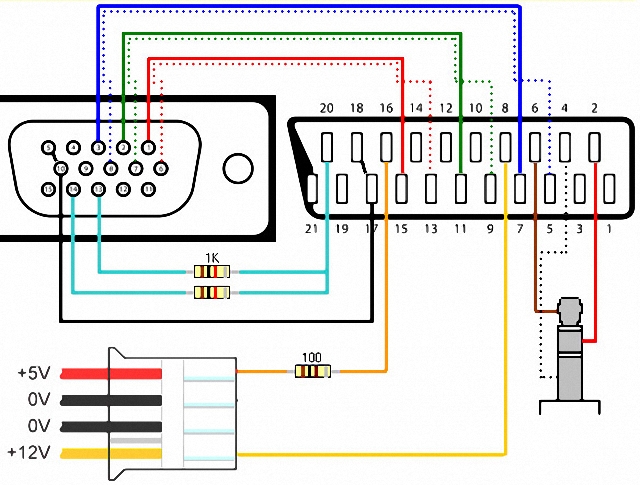

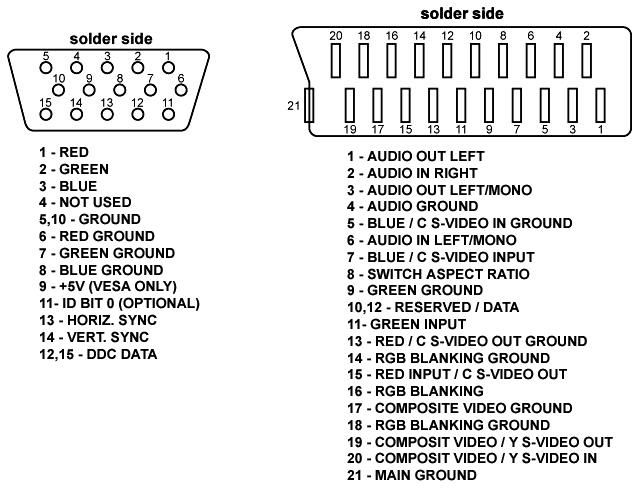

Nell'immagine qui sotto vedete il confronto tra il connettore VGA e lo SCART.
Notate come la SCART contenga oltre al segnale video anche un segale audio stereo e due alimentazioni a +5V e a +12V.

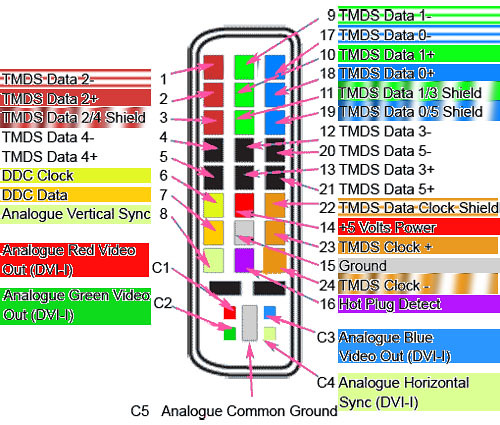

Il connettore DVI

Il connettore DVI è presente in varie forme sulle vecchie schede video.
In uscita ha solo il segnale video e può avere sia il segnale digitale che quello analogico.
E' la seconda presa video, quella a cui si deve collegare il secondo monitor.

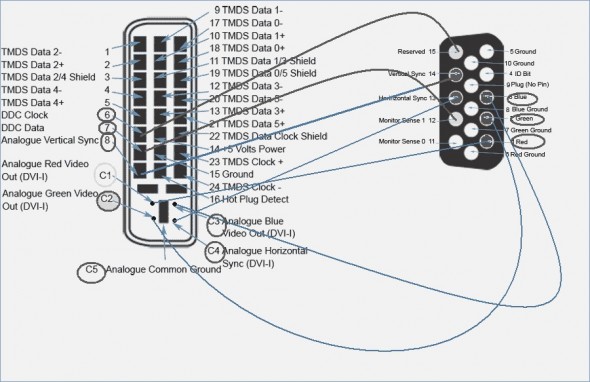

Questo spesso presenta problemi, specie se il monitor destinatario non ha un ingresso digitale (vecchi monitor digitali), per cui diventa necessario utilizzare un adattatore da DVI a VGA.

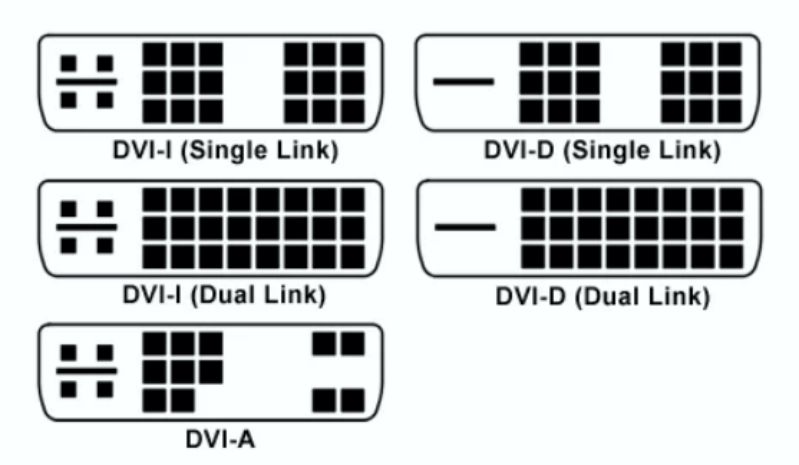

  • DVI - A Solo segnale analogico
  • DVI -I Segnale analogico e segnale digitale
  • DVI-D Solo segnale digitale (a questi connettori non è possibile collegare un monitor analogico)



.

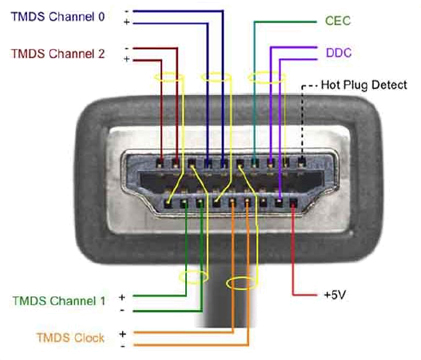

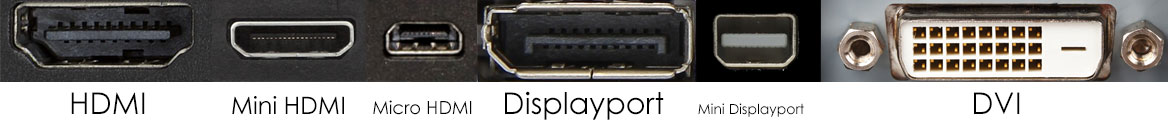

Il connettore HDMI

Il connettore HDMI è stato presentato per la prima volta nel 2002. Nel corso degli anni è stato aggiornato diverse volte con versioni più recenti, in grado di supportare risoluzioni e frequenze più elevate.
La "frequenza di aggiornamento", per un monitor, è quante volte al secondo l'immagine viene rappresentata sullo schermo.
Una frequenza bassa può far percepire dei "vuoti" e uno "sfarfallio", mentre una frequenza più alta garantisce un comfort visivo superiore.



i standard.

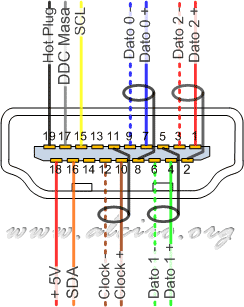

Il connettore HDMI oltre al video trasferisce anche il segnale audio, ed è quindi adatto ai nuovi monitor multimediali che integrano anche le casse (mentre in origine i dispositivi audio erano separati).

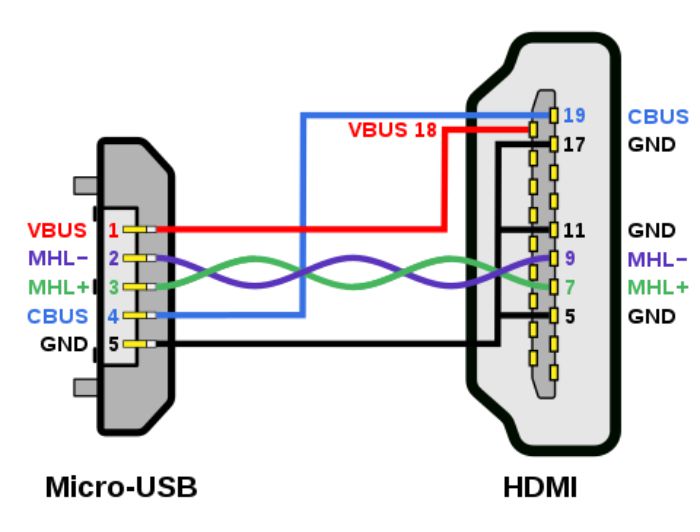

L'uscita HDMI può esser eutilizzata anche come connettore dati, a frequenza superiore alle normali uscite USB (che vedremo in seguito).

 Il connettore Display Port

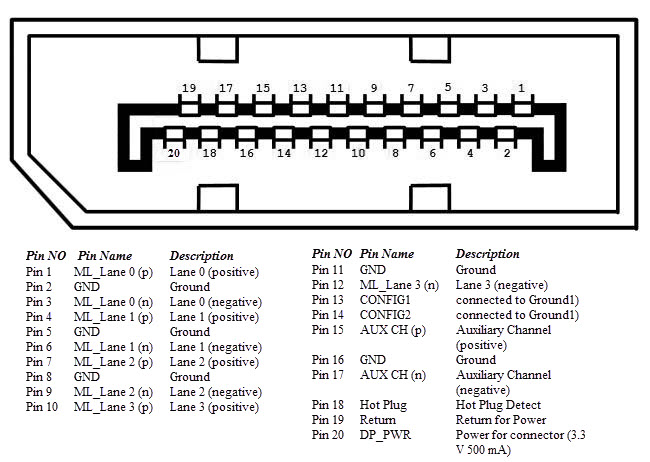

Il DiplayPort è uno standard presentato nel 2006. Come gli altri collegamenti, anche questa tipologia di connessione ha subito degli aggiornamenti nel corso del tempo. Trasporta un segnale digitale, sia audio che video.
La versione più recente è la 1.4 che può reggere una risoluzione massima 8K con frequenza di 60 Hz, oppure 4K (2160p) a 120Hz.
Dovendo collegare un monitor ad un PC distante più di 2 metri, è consigliato utilizzare una connessione DisplayPort, perchè l’HDMI potrebbe far degradare il segnale sulle lunghe distanze.
