DALI
DALI acronimo di "Digital Addressable Lighting Interface", è un protocollo standard internazionale conforme alla norma CEI EN 62386 che garantisce l'intercambiabilità degli alimentatori elettronici dimmerabili di produttori diversi
È uno standard di comunicazione digitale tra un’unità centrale (controllore) e più unità periferiche (controllate).
Si tratta di un protocollo appositamente concepito per il controllo di sorgenti luminose in impianti di illuminazione, che fissa le regole di interfacciamento tra i ballast elettronici, i sensori di luminosità e presenza (unità periferiche) e l’unità di controllo (detta modulo di comando)

È uno standard di comunicazione digitale tra un’unità centrale (controllore) e più unità periferiche (controllate).

Si tratta di un protocollo appositamente concepito per il controllo di sorgenti luminose in impianti di illuminazione, che fissa le regole di interfacciamento tra i ballast elettronici, i sensori di luminosità e presenza (unità periferiche) e l’unità di controllo (detta modulo di comando)

- See more at: http://www.voltimum.it/articolo/guide-e-approfondimenti/cose-dali#sthash.SBKqkRFD.dpuf

È uno standard di comunicazione digitale tra un’unità centrale (controllore) e più unità periferiche (controllate).

Si tratta di un protocollo appositamente concepito per il controllo di sorgenti luminose in impianti di illuminazione, che fissa le regole di interfacciamento tra i ballast elettronici, i sensori di luminosità e presenza (unità periferiche) e l’unità di controllo (detta modulo di comando)

- See more at: http://www.voltimum.it/articolo/guide-e-approfondimenti/cose-dali#sthash.SBKqkRFD.dpuf
Tecnologia semplice ed economica, DALI è uno standard uniforme condiviso dall'intero settore illuminotecnico. Il protocollo è stato incluso nella norma EN 60929 per gli alimentatori elettronici e definito in specifico nella norma separata CEI EN 62386.

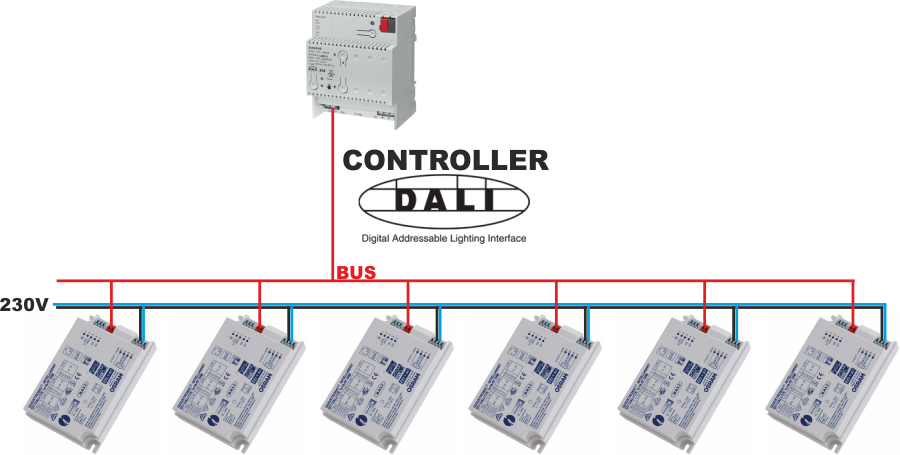

Il principio sul quale si basa lo standard Dali è di utilizzare un’unità master (detta modulo di comando) per controllare più unità slave (ad esempio ballast elettronici) mediante una linea comune (bus dati).
Diversamente dai controllori analogici, l’utilizzo di uno standard di comunicazione digitale su bus permette l’indirizzamento individuale (o di gruppo) di ciascun apparecchio (o gruppo di apparecchi) attraverso un’unica linea.
Ciò consente di trasmettere istruzioni a singoli ballast (o gruppi) nonché la memorizzazione dei valori di intensità luminosa da assegnare a ciascuno di essi (o a ciascun gruppo).
Circostanza fondamentale da osservare è che la suddivisione in gruppi avviene in maniera indipendente dal cablaggio: non occorre quindi modificare i collegamenti fisici tra i ballast qualora si opti per una differente suddivisione dell’ambiente.


Nell'immagine il controller è SIEMENS mentre gli alimentatori sono OSRAM

L'indirizzamento è progettato per:

  • Un massimo di 64 unità singole (indirizzi individuali)
  • Le unità sono raggruppabili in un massimo di 16 gruppi (indirizzi di gruppo)
  • Possono essere memorizzati fino a 16 scenari d'illuminazione
  • Accensione e spegnimento direttamente nell'alimentatore (non occorrono relè di potenza)

Adatto all'intelligenza decentralizzata con:

  • Indirizzi individuali
  • Indirizzi di gruppo
  • Creazione e memorizzazione scenari d'illuminazione
  • Dissolvenze (possibilità di gestire il tempo di passaggio da una scena ad un'altra)
  • Illuminazione d'emergenza (in caso di interruzione del bus)
  • Livello di illuminamento

Trasmissione seriale: 16 bit
  • Baud rate 1.2 kBit/s.
Segnale elettrico:
  • basso livello impostato a 0 V (da - 4.5 V a + 4.5 V)
  • alto livello impostato a 16 V (da 9.5 V a 22.5 V)
  • consentita una caduta di tensione massima di 2 V tra trasmettitore e ricevitore
  • corrente max 250 mA

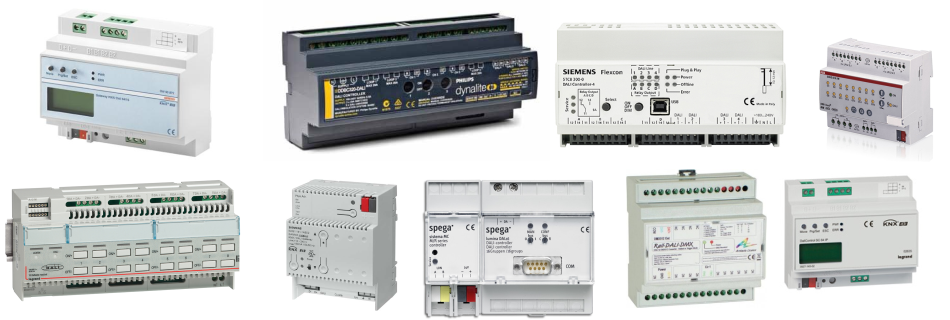

Oggi tutte le case che sviluppano componenti domotici hanno a catalogo un controller DALI o comunque un'interfaccia che permette all'impianto di integrare controller DALI.
